Lts
|
 |
« le: 16 Janvier 2019 14:26:33 » |
|

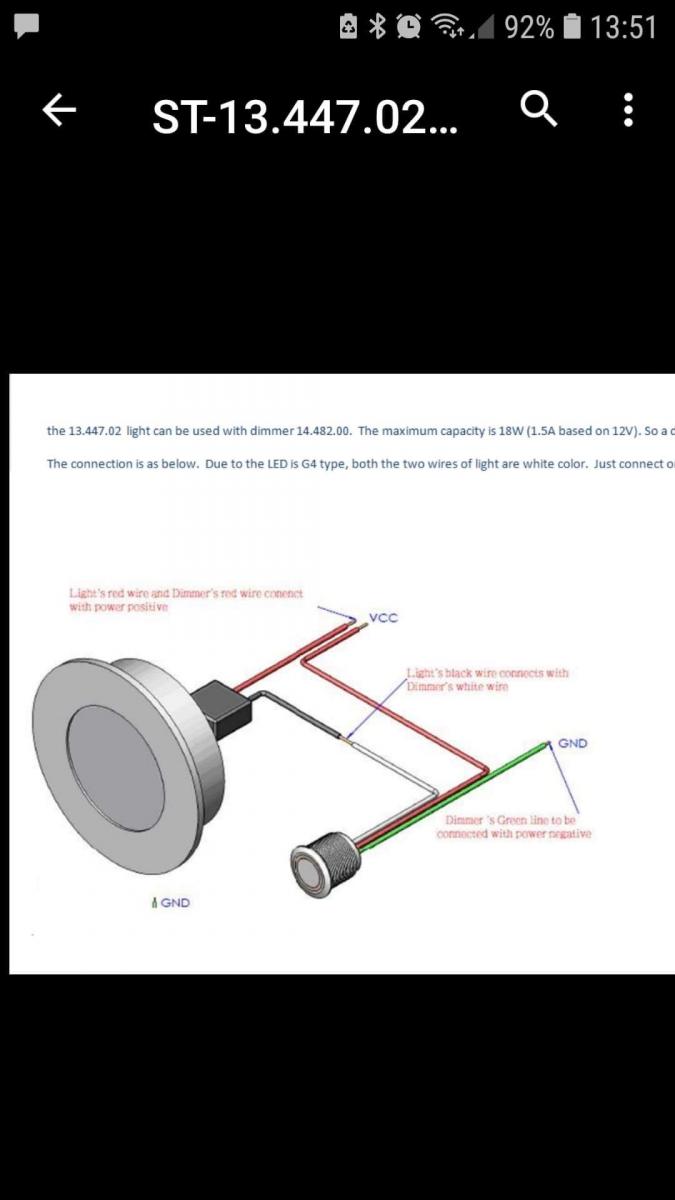

Bonjour tout le monde , je reviens vers vous car j ai fait l installation de mes Leds d ambiance et j ai un soucis .... J ai reçu un bouton dimmable , j ai tout branché comme le schéma ci dessous seulement de un le bouton ne dimme pas et surtout j ai de l'éclairage même en position éteinte donc j ai fait une erreur ou le schéma comporte une erreur...mais voilà je suis dans l impasse ...auriez vous un conseil à donner quelques choses à essayer ou une idée de mon erreur... Merci merci merci  Ludo Lts |
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
djmecra
|
|
« Répondre #1 le: 16 Janvier 2019 15:36:24 » |
|
Ta led est a l'envers...
Son + doit être relié a la sortie du variateur et son - au négatif de la batterie
|
|
|
|
|
Journalisée
|
Nord Star Patrol 26 + Volvo D4-260 + Garmin GPSMAP 1223 + 723 + Pilote Reactor 40 + AMEC AIS Camino 108 + VHF 115i ==> ICI Ancien Cap Camarat 675 ==> ICI Démystification interfaçage NMEA2000/ethernet ==> ICI Comment mettre une photo sur le forum ==> ICI |
|
|
|
Lts
|
|
« Répondre #2 le: 16 Janvier 2019 16:07:38 » |
|
Donc c est le shema qui est mauvais c est bien ca ?
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
djmecra
|
|
« Répondre #3 le: 16 Janvier 2019 16:17:58 » |
|
Donc c est le shema qui est mauvais c est bien ca ?
Bha après j'ai pas le produit, mais je trouve étonnant qu'un plus constant soit envoyé directement sur la lampe. Tu peux essayer une led a l'envers ça ne marche pas mais ça ne l'abîme pas |
|
|
|
|
Journalisée
|
Nord Star Patrol 26 + Volvo D4-260 + Garmin GPSMAP 1223 + 723 + Pilote Reactor 40 + AMEC AIS Camino 108 + VHF 115i ==> ICI Ancien Cap Camarat 675 ==> ICI Démystification interfaçage NMEA2000/ethernet ==> ICI Comment mettre une photo sur le forum ==> ICI |
|
|
Tournesol
Electron libre près du noyau
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
 Hors ligne
Messages: 2523
Sans bateau maintenant
Posteur à 29%

 Chrome 135.0.0.0  Win 64
|
|
« Répondre #4 le: 16 Janvier 2019 18:02:56 » |
|
C'est vrai ça Nicolas, un régulateur par le retour c'est pas ordinaire, mais ... pourquoi pas ?  Mais il parlent dans le texte de LED non polarisée ... en inversant la sienne (qui doit l'être) ça peut être ça  |
|
|
|
|
Journalisée
|
Alain-Marc
Port d'attache Niort (79), et Olhão au Portugal en moins
Ce n'est pas parce que les choses sont difficiles que nous ne les faisons pas ...
C'est parce que nous ne les faisons pas qu'elles nous semblent difficiles
|
|
|
|
Lts
|
|
« Répondre #5 le: 16 Janvier 2019 18:09:35 » |
|
Ah bon dans le texte il parle de leds non polarisé ? J avais pas compris ca ....
Merci pour votre aide.
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
Kalango
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5786
Eric
Posteur à 35%
 Safari 0.8.2  Mac OS
|
|
« Répondre #6 le: 16 Janvier 2019 21:10:13 » |
|
Ah bon dans le texte il parle de leds non polarisé ? J avais pas compris ca ....
Merci pour votre aide.
Si c'est une G4, c'est prévu pour fonctionner aussi sur le l'alternatif (il n'y a pas que des LED dans l'ampoule, il y a aussi un genre de redresseur de courant). Ca devrait être écrit 12V50Hz. Si ce n'est pas le cas, il faut brancher le + sur le + de la batterie, et le moins sur le dimmer. Quand à la position du dimmer en aval de la diode qui en surprend certains, c'est un montage classique en électronique. |
|
|
|
|
Journalisée
|
Eric
|
|
|
|
Lts
|
|
« Répondre #7 le: 17 Janvier 2019 07:02:39 » |
|
Je ne pense pas que c est une g4 comme infos pour les leds j ai juste Dc 12v.
Et que c est de type Z.
Je dois faire quoi dans ce cas la ? Merci encore a vous
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
Lts
|
|
« Répondre #8 le: 17 Janvier 2019 11:00:45 » |
|
Apparemment mes leds sont pas dimmable voila pourquoi ca fonctionne pas
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
djmecra
|
|
« Répondre #9 le: 17 Janvier 2019 11:28:44 » |
|
Apparemment mes leds sont pas dimmable voila pourquoi ca fonctionne pas
oui cela doit être spécifié, sinon elles clignotes au lieux de varier |
|
|
|
|
Journalisée
|
Nord Star Patrol 26 + Volvo D4-260 + Garmin GPSMAP 1223 + 723 + Pilote Reactor 40 + AMEC AIS Camino 108 + VHF 115i ==> ICI Ancien Cap Camarat 675 ==> ICI Démystification interfaçage NMEA2000/ethernet ==> ICI Comment mettre une photo sur le forum ==> ICI |
|
|
|
Lts
|
|
« Répondre #10 le: 17 Janvier 2019 13:05:15 » |
|
Moi elle clignote pas mais reste allumée même éteinte mais avec un niveau légèrement plus faible...
Dommage j aurais du être plus vigilant avant ...maintenant le fait que ca soit pas dimmable c est pas une catastrophe mais il faudrait que l eclairage s eteigne...
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
sergio94
president des pares battages
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 10716
SERGIO
Posteur à 35%
Safari 0.8.2 Mac OS
|
|
« Répondre #11 le: 17 Janvier 2019 13:17:52 » |
|
Et un problème de bouton possible
|
|
|
|
|
Journalisée
|
Serge ( président des pares battages)
pour vous inscrire envoyer moi un MP
promarine 740 sundeck + V 300 de la bal
tracteur dodge ram 1500 sport
|
|
|
|
Laurent83490
|
|
« Répondre #12 le: 17 Janvier 2019 23:10:21 » |
|
Mets un inter classique et ça s’eteindra
|
|
|
|
|
Journalisée
|
Nuova JOLLY prince 21 - Yamaha 200 GETX
Laurent
|
|
|
Kalango
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5786
Eric
Posteur à 35%
Safari 0.8.2 Mac OS
|
|
« Répondre #13 le: 18 Janvier 2019 00:04:15 » |
|
Moi elle clignote pas mais reste allumée même éteinte mais avec un niveau légèrement plus faible...
Dommage j aurais du être plus vigilant avant ...maintenant le fait que ca soit pas dimmable c est pas une catastrophe mais il faudrait que l eclairage s eteigne...
C'est quoi une led pas dimmable ? Il suffit de lui mettre une alim à découpage (cycle ON/OFF plusieurs fois par secondes avec la durée ON variable) pour contrôler l'intensité lumineuse. |
|
|
|
|
Journalisée
|
Eric
|
|
|
|
Lts
|
|
« Répondre #14 le: 18 Janvier 2019 06:59:23 » |
|
Euhhh je suis pas la ...désolé
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
djmecra
|
|
« Répondre #15 le: 18 Janvier 2019 08:44:25 » |
|
C'est quoi une led pas dimmable ? Il suffit de lui mettre une alim à découpage (cycle ON/OFF plusieurs fois par secondes avec la durée ON variable) pour contrôler l'intensité lumineuse.
c'est une lampe à led (et non une led) qui généralement intégré un dispositif à découpage pour rabaisser la tension, celui-ci ne suporte pas une tension d'entrée variable ou hachée. une simple led oui que ce soit avec un hacheur ou un potentiomètre varie sans problème (c'est ce qu'il y a en plus dans la lampe qui doit être prévu pour) Meme pour chez soit les lampe led il y en a des dimmable (variable) et d'autre non (et faut un variateur pour led) |
|
|
|
|
Journalisée
|
Nord Star Patrol 26 + Volvo D4-260 + Garmin GPSMAP 1223 + 723 + Pilote Reactor 40 + AMEC AIS Camino 108 + VHF 115i ==> ICI Ancien Cap Camarat 675 ==> ICI Démystification interfaçage NMEA2000/ethernet ==> ICI Comment mettre une photo sur le forum ==> ICI |
|
|
Renaud
Membre Héroïque
Hors ligne
Messages: 1860
Renaud
Posteur à 27%
Chrome 135.0.0.0 Win 64
|
|
« Répondre #16 le: 18 Janvier 2019 10:39:46 » |
|
C'est quoi une led pas dimmable ?
Sacré débat d'experts  Moi je dirais que c'est une fille pas jolie qui ne rentre même plus dans ses bas  |
|
|
|
|
Journalisée
|
Flyer 8.8 Sundeck - Carnon
|
|
|
|
jibe
|
|
« Répondre #17 le: 18 Janvier 2019 12:26:54 » |
|
|
|
|
|
|
Journalisée
|
Jean-Christophe
Quicksilver open 6.75 150efi 2016/2019
Quicksilver sundeck 7.55 225 mercury 2019/
|
|
|
Kalango
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5786
Eric
Posteur à 35%
Safari 0.8.2 Mac OS
|
|
« Répondre #18 le: 18 Janvier 2019 15:39:48 » |
|
c'est une lampe à led (et non une led) qui généralement intégré un dispositif à découpage pour rabaisser la tension, celui-ci ne suporte pas une tension d'entrée variable ou hachée.
une simple led oui que ce soit avec un hacheur ou un potentiomètre varie sans problème (c'est ce qu'il y a en plus dans la lampe qui doit être prévu pour)
Meme pour chez soit les lampe led il y en a des dimmable (variable) et d'autre non (et faut un variateur pour led)
On est bien d'accord (même si je ne suis pas certain que l'abaissement de tension se fasse par une alim à découpage). Quant à l'expertise de Renaud, elle est comment dire... excellente |
|
|
|
|
Journalisée
|
Eric
|
|
|
|
bataclo
|
|
« Répondre #19 le: 18 Janvier 2019 15:47:56 » |
|
Moi je préfère aussi l'analyse de Renaud |
|
|
|
|
Journalisée
|
Claude
On ne mesure jamais assez l'importance de savourer l'instant présent, aussi voyons toujours les bons côtés de la vie et profitons en au maximum, peu importe le loisir pourvu qu'on ait l'ivresse et les copains
|
|
|
|
djmecra
|
|
« Répondre #20 le: 18 Janvier 2019 16:39:19 » |
|
(même si je ne suis pas certain que l'abaissement de tension se fasse par une alim à découpage).
si si démonte une lampe à led et tu verras on retrouve toujours un hacheur, une self/transfo un condo ... pas moyen de faire du résistif le rendement serait mauvais (et cela chaufferait)  plus d'info http://webmail.gleize-energie.fr/produit-led.htmlsinon oui l'explication de Renaud est pas mal aussi |
|
|
|
|
Journalisée
|
Nord Star Patrol 26 + Volvo D4-260 + Garmin GPSMAP 1223 + 723 + Pilote Reactor 40 + AMEC AIS Camino 108 + VHF 115i ==> ICI Ancien Cap Camarat 675 ==> ICI Démystification interfaçage NMEA2000/ethernet ==> ICI Comment mettre une photo sur le forum ==> ICI |
|
|
|
Lts
|
|
« Répondre #21 le: 18 Janvier 2019 16:40:11 » |
|
Ca m aide pas tout cela...  LOL |
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
|
Lts
|
|
« Répondre #22 le: 18 Janvier 2019 16:42:19 » |
|
De plus quelle idée de madame de m avoir acheté un bouton dimmable...moi je voulais juste un on...off.
Meme ca j'arrive pas ...
|
|
|
|
|
Journalisée
|
Ludo Lts
|
|
|
Kalango
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5786
Eric
Posteur à 35%
Safari 0.8.2 Mac OS
|
|
« Répondre #23 le: 18 Janvier 2019 17:41:27 » |
|
si si démonte une lampe à led et tu verras on retrouve toujours un hacheur, une self/transfo un condo ... pas moyen de faire du résistif le rendement serait mauvais (et cela chaufferait) plus d'info http://webmail.gleize-energie.fr/produit-led.htmlsinon oui l'explication de Renaud est pas mal aussi OK, j'avais vu des trucs avec juste un pont de condensateurs, c'est comme un pont diviseur, mais avec l'impédance à la place de la résistance. Mais je n'ai jamais creusé. Simple et pas résistif, mais ne marche qu'en AC |
|
|
|
|
Journalisée
|
Eric
|
|
|
|
